在精密制造領域，最小的螺紋孔往往承載著最關鍵的連接使命。當一個M2.6的微小螺紋孔因內部鑄造氣孔而失效時，整個精密部件都可能面臨報廢的命運。如何在這些“方寸之間"實現0缺陷把控？日本micro-fix MTD-100渦流式螺紋孔檢測儀給出了答案。
在航空航天、精密電子、汽車零部件等領域，M2.6至M12的小型螺紋孔無處不在。然而，對這些微小螺紋孔的質量檢測，長期以來是制造業的“技術高地"：
尺寸限制：M2.6螺紋孔的直徑僅約2.6毫米，傳統接觸式探頭難以進入，即使進入也極易損傷螺紋表面。
缺陷隱蔽：鑄造氣孔、縮孔、殘留雜質等內部缺陷隱藏在金屬內部，肉眼無法觀察，傳統檢測手段難以觸及。
環境惡劣：這些微小螺紋孔往往在油污、切屑遍布的環境中加工，檢測設備必須具備極1強的抗干擾能力。
MTD-100的誕生，正是為了攻克這一系列技術難關。
MTD-100的傳感器探頭從M2.6起步，覆蓋至M12，并可支持定制化需求。這一看似簡單的尺寸覆蓋，背后是多項技術突破：
微型化電磁線圈：在直徑不足3毫米的空間內集成高靈敏度電磁線圈，產生穩定的高頻電磁場，確保檢測信號的信噪比。
精準聚焦：針對微小螺紋孔的幾何特征優化磁場分布，使檢測區域精準聚焦于螺紋根部等關鍵部位。
耐用性設計：即使是最小的M2.6探頭，也具備IP65防護等級，可在油霧、切屑環境中長期穩定工作。
從精密電子元件的M2.6微孔，到汽車零部件的M12標準螺紋孔，MTD-100實現了單一設備全尺寸覆蓋。這意味著企業無需為不同規格的螺紋孔配備多種檢測設備，大幅降低設備投資和維護成本。
鑄造缺陷——如氣孔、縮孔、夾雜——是螺紋孔質量的“隱形殺手"。它們隱藏在金屬內部，表面完好無損，卻會在受力時突然失效，造成嚴重后果。
MTD-100依托先1進渦流檢測技術，能夠“穿透"金屬表面，精準識別內部缺陷。其工作原理如下：
電磁激勵：探頭產生高頻電磁場，在導電工件內部感應出渦流。
異常捕捉：當遇到鑄造氣孔、縮孔、殘留雜質等缺陷時，渦流的分布和強度會發生特征性變化。
智能判定：設備通過捕捉這些細微變化，在瞬間判斷缺陷的存在與類型。
| 缺陷類型 | 特征描述 | 檢測難度 |
|---|---|---|
| 鑄造氣孔 | 內部氣泡形成的空穴 | ★★★★ |
| 縮孔/縮松 | 凝固收縮形成的孔隙 | ★★★★ |
| 殘留雜質 | 非金屬夾雜物 | ★★★ |
| 鑄造裂紋 | 內部微細裂紋 | ★★★★★ |
MTD-100能夠精準識別上述各類鑄造缺陷，從根源上杜絕“不合格品流入下工序"。

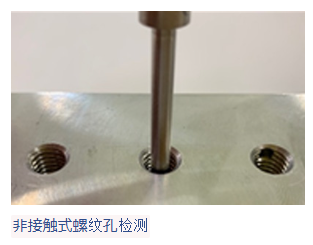

對于M2.6這樣的微小螺紋孔，任何接觸式檢測都可能造成螺紋表面損傷，導致工件報廢。MTD-100采用非接觸式測量，檢測過程中探頭與工件無直接摩擦，完1全避免了表面損傷。
非接觸測量的另一大優勢是探頭永1不磨損。傳統接觸式檢測需要頻繁更換磨損的探頭，而MTD-100的傳感器探頭理論上可無限期使用，實現了真正的“0耗材、零運行成本"。
一臺MTD-100主機最多可連接16個傳感器探頭。這意味著：
對于有多個螺紋孔的復雜工件，可一次性同步檢測所有孔位；
檢測效率呈幾何級數提升，單點檢測僅需約1秒；
大幅降低大規模生產的單點檢測成本。
在某汽車發動機缸蓋生產線上，采用8通道MTD-100配置進行在線全檢，檢測節拍縮短至3秒/件，較人工提升約15倍，誤檢率控制在0.5%以下，每年節約成本約120萬元。
制造車間環境復雜：油污、切削液、金屬粉塵無處不在。MTD-100具備卓1越的耐環境性能：
抗油污：完1全不受切削液、潤滑油的影響；
防水浸：防護等級高，可直接用于潮濕環境；
抗干擾：不受強光、電磁干擾影響檢測精度。
在風電設備維護中，技術人員使用MTD-100在-20℃至50℃的野外環境下，仍能精準檢出最小0.1mm的疲勞裂紋。
MTD-100標配USB通信功能，支持將檢測數據快速導出至PC端。配套的專業軟件可：
自動計算數據記錄閾值；
對海量檢測數據進行分類、統計與分析；
通過數據趨勢預判質量風險；
為生產工藝優化提供精準數據支撐。
這推動了企業從“事后質檢"向“事前預防"轉型，實現質量管理的數字化升級。
在鋁壓鑄外殼生產中，MTD-100被廣泛應用于螺紋孔的全檢。鋁壓鑄件容易產生內部氣孔和縮孔，這些缺陷在攻絲后可能暴露，導致螺紋失效。MTD-100能夠在攻絲前或攻絲后精準識別這些缺陷，避免后續加工浪費。
在精密電子制造中，M2.6以下的微小螺紋孔極為常見。MTD-100的微型探頭能夠輕松進入這些微孔，精準檢測底孔直徑異常、有效螺紋長度不足等缺陷，確保微小緊固件的可靠性。
鍛造水泵零件的螺紋孔承受高壓和循環載荷，對質量要求極1高。MTD-100被用于檢測這些關鍵零件的螺紋孔，確保無任何內部缺陷。
| 項目 | 規格 |
|---|---|
| 型號 | MTD-100 |
| 檢測方式 | 絕1對方式（Absolute） |
| 支持探頭數量 | 最多16通道（需選配多路復用器） |
| 探頭尺寸 | M2.6 ~ M12（標準），支持定制 |
| 單點檢測時間 | 約1秒 |
| I/O輸入 | 11點晶體管輸入，DC24V |
| I/O輸出 | 8點繼電器輸出（OK/NG），DC24V 1A |
| 通信功能 | USB |
| 電源 | DC24V，24W |
| 使用環境溫度 | 0℃ ~ +40℃ |
| 使用環境濕度 | 0~80%RH（無冷凝） |
| 外形尺寸 | 260×94×230mm（寬×高×深） |
從M2.6的微孔到M12的標準螺紋，從表面的底孔異常到內部的鑄造氣孔，日本micro-fix MTD-100渦流式螺紋孔檢測儀以其全面的檢測能力、非接觸的檢測方式、卓1越的環境適應性和智能化的數據管理，為精密制造企業提供了一套完整的小螺紋孔質量保障方案。
正如一位生產線工程師所言：“過去我們總擔心那些看不見的鑄造缺陷會溜走。現在，MTD-100給了我們100%的自信。"
對于追求“0缺陷"生產、致力于提升產品可靠性的現代化企業而言，MTD-100已不僅是檢測設備，更是質量競爭力的核心保障。
